QJGR系列矿用隔爆兼本质******型高压交流真空软起动器

1、主要用途及适用范围

矿用隔爆兼本质******型高压交流真空软起动器（以下简称起动器），主要用于煤矿井下具有爆炸性危险气体（甲烷）和煤尘的矿井中，额定电压10kV、额定电流150A及以下的三相交流感应异步电动机的单台起动或一拖二起动，可为电机提供限流+突跳、调压+突跳等软起动方式。减小因全压起动交流感应电机而引起的机械冲击，延长系统寿命；限制冲击电流对线路造成干扰；通过减小冲击起动电流来降低对电力配电网的要求。同时，也具备普通磁力开关的功能。可单台或级联使用；可在停止运行时，切断电源。适用于煤炭行业由交流异步电机驱动的输送机等大功率设备。

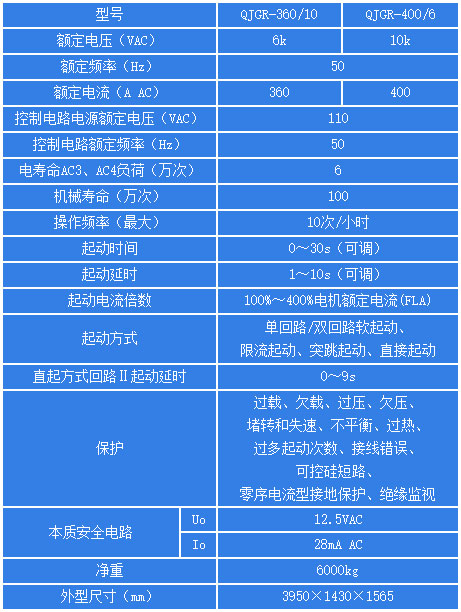

2、规格

3、产品特点

1）具有软起动、限流起动、突跳起动、全压（硬）起动等多种起动方式，集可控硅调压软起动与磁力开关于一体，满足不同负载的起动要求。

2）双出线侧可满足两台单速电机同时起动，且配备独立保护，实现一拖二起动控制。

3）重载难起动时，可采用突跳起动，获得足够的起动力矩。

4）具有过载、欠载、过压、欠压、堵转和失速、不平衡、过热、过多起动次数、接线错误、可控硅短路、零序电流型接地保护、绝缘监视等保护功能。

5）采用先进的智能电机主控系统和可编程序主控系统（PLC），实现了可编程的数字逻辑系统控制，使控制更稳定可靠。

6）具有中文彩色显示屏，可显示设定状态、运行参数、故障内容等等。

7）采用光纤传输驱动信号、电流环对驱动板供电方式，有效实现了高压电路和控制电路的完全隔离。

8）保护电路分起动回路和主回路两部分，保护。起动回路具有闭锁保护、故障状态保护，起动回路短路、断路保护。主回路保护具有故障急停，可实现运行中迅速分断主接触器或者使起动命令失效，实现保护停机。

9) 既可本地控制，也可控制台控制（即远控）。有运行/停止状态、故障状态等输出接点。

10）具有MODBUS-RTU通讯功能，便于实现远程监视。
