ZSK矿用自动排水电控装置

用途：

ZSK矿用自动排水电控装置（简称“系统”），适用于含有爆炸性气体（甲烷）和煤尘的矿井中，运用先进可靠的PLC控制技术，对水泵的各项运行参数和电气参数进行实时监测和分析，监测水泵系统的运行工况，对可能发生的故障进行预警，控制水泵按预定控制程序自动完成水泵的定时起动、均时运行、避峰填谷等操作程序。实现矿井中央排水泵房的运行监测、智能控制、远程监控、运行管理等功能，达到泵房**********运行和无人值守的目的。

基本功能：

系统控制信号：水泵、真空泵起动器的起停；电动球阀、电动闸阀的开闭。

系统监测信号：水泵、真空泵起动器的运行、故障反馈信号；电动球阀、电动闸阀的开闭反馈信号；水泵排水管路压力信号；水泵吸水管路真空度信号；水仓水位高度信号；主排水管路水流量信号；电机温度信号；电机运行电流信号。

系统记录功能：各水泵系统本次运行时间、累计运行时间、排水量记录；系统运行数据记录；系统报警数据记录；水仓历史水位变化记录。

系统显示功能：通过15吋防爆显示器及本安操作台指示灯，清晰显示系统运行信息、设置信息、故障信息、记录信息。

系统通信功能：与各起动设备进行Modbus-RTU通信，读取设备运行、故障信息；与矿井环网进行以太网通信，将系统数据上传至全矿自动化系统网络。

系统自动控制功能：

1）水仓水位控制原则（自动控制基本原则）

设有低水位、高水位、危险水位三个水位。水位高于高水位时，起动运行泵；水位高于危险水位时，起动运行泵、备用泵；水位高于低水位、低于高水位，但处于低电价时段，起动运行泵。水位低于高水位时，停止备用泵，运行泵保持运行；水位低于高水位，但处于高电价时段，停止运行泵；水位低于低水位时，停止运行泵。

2）均时运行控制原则

按照累计运行时间循环起动，每次先起动累计运行时间**小的水泵，实现均时运行。

3）电价避峰填谷控制原则

水位超过低水位，但未到高水位，此时若处在低电价时，自动起动运行泵。（“峰”早八点到晚九点；“谷”晚上十一点后到早上七点）。

系统手动控制功能：根据实际需要，在操作台处手动控制水泵及其它设备的起停。自动优先，手动模式情况下，水位不正常情况下，应报警，若长时间不处理，则自动转为自动控制模式。

系统保护功能：流量保护、压力异常保护、超温保护、电动闸阀故障、真空度保护、水位超限保护、水位变化率异常保护、排水量异常保护。

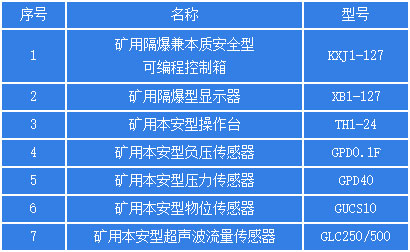

系统组成：
